Trước khi gia công vỏ tủ, lắp PLC hay bắt đầu đấu dây, phần cần được làm rõ trước tiên không phải là “đặt thiết bị ở đâu cho vừa”, mà là hệ thống sẽ được thể hiện như thế nào trên bản vẽ tủ PLC. Một bộ bản vẽ đủ thông tin giúp đội thiết kế, lắp ráp, lập trình và kỹ thuật nhà máy cùng nhìn vào một tài liệu thống nhất thay vì mỗi bên hiểu hệ thống theo một cách khác nhau.
Với tủ điều khiển công nghiệp, các tài liệu thường cần làm rõ từ nguồn cấp, mạch động lực, mạch điều khiển, tín hiệu I/O, terminal, vị trí thiết bị cho đến kết nối truyền thông. Mức độ chi tiết sẽ phụ thuộc quy mô máy và yêu cầu dự án, nhưng nguyên tắc chung là bản vẽ phải đủ để người thi công biết đấu gì, đấu vào đâu và người bảo trì sau này có thể lần ngược mạch khi cần kiểm tra sự cố.
Bản vẽ tủ PLC có vai trò gì trước khi thi công?
Sơ đồ điện PLC là cầu nối giữa yêu cầu vận hành và phần tủ điện được sản xuất thực tế. I/O List cho biết hệ thống có những tín hiệu nào; bản vẽ tiếp tục xác định các tín hiệu đó đi qua thiết bị, terminal và module nào. Nhờ vậy, cấu hình PLC, thiết bị bảo vệ, relay, contactor, biến tần, nguồn 24VDC và dây dẫn có thể được bố trí theo một phương án thống nhất.
Nếu dự án chưa có danh sách tín hiệu rõ ràng, nên chuẩn hóa I/O List PLC trước khi thiết kế tủ. Đây là dữ liệu quan trọng để tránh tình trạng bản vẽ đã phát hành nhưng sau đó mới phát hiện thiếu input, output, terminal hoặc module mở rộng.

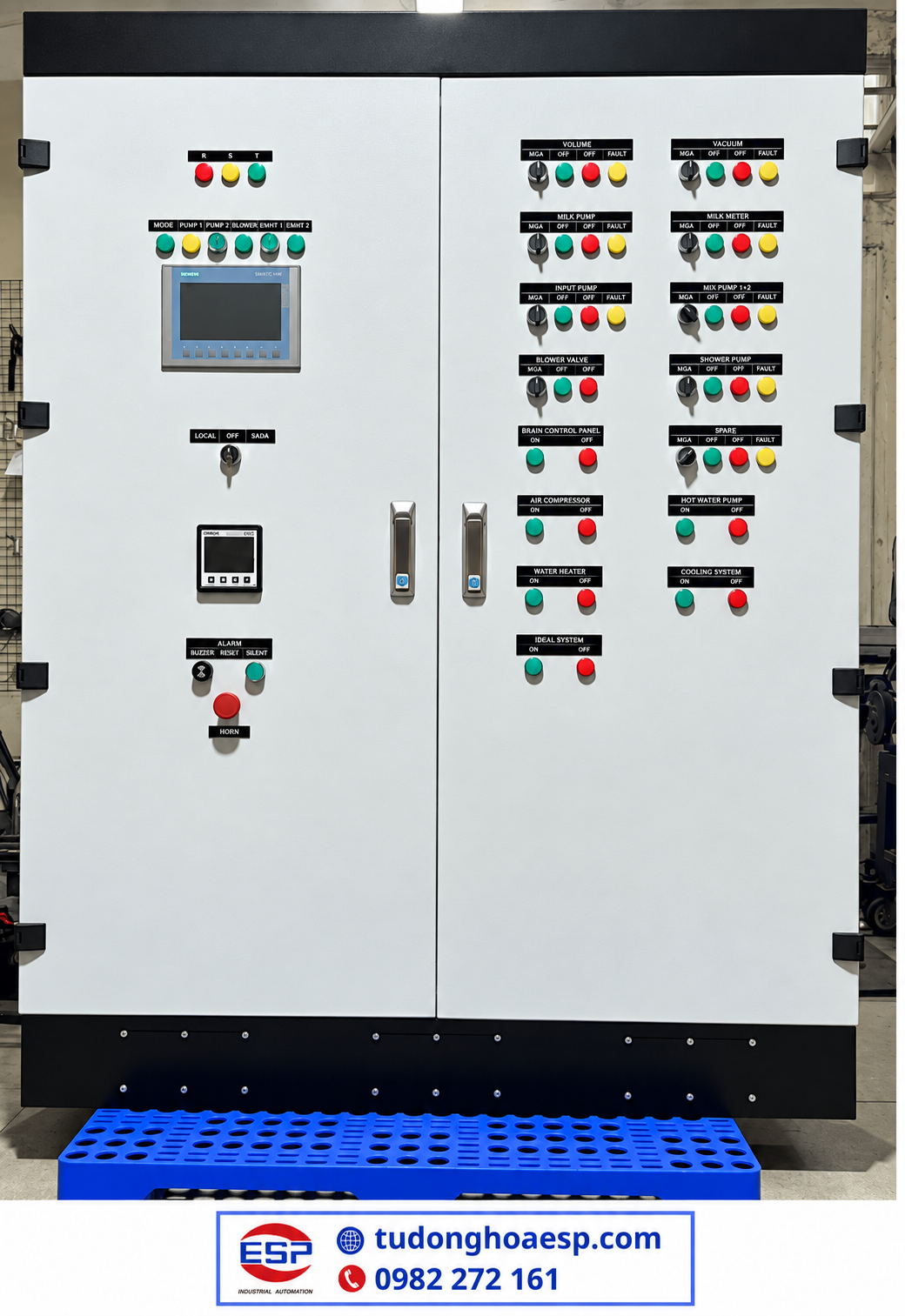

.png "Tủ điều khiển PLC hoàn thiện")
Một bộ bản vẽ tủ PLC thường cần những tài liệu nào?
Không phải dự án nào cũng cần số lượng tài liệu giống nhau. Tuy nhiên, với một tủ PLC có nhiều thiết bị điều khiển và tín hiệu hiện trường, các nhóm bản vẽ dưới đây giúp làm rõ phần lớn thông tin cần thiết trước khi bước sang thi công.
| Loại bản vẽ | Nội dung cần thể hiện | Ý nghĩa khi thi công |
|---|---|---|
| Nguồn và động lực | Nguồn vào, bảo vệ, nhánh cấp tải, motor, biến tần hoặc thiết bị công suất. | Giúp xác định luồng cấp điện và thiết bị bảo vệ cho từng nhánh. |
| Mạch điều khiển | Relay, contactor, chế độ vận hành, liên động và tín hiệu điều khiển. | Làm rõ logic phần điện trước khi kết hợp chương trình PLC. |
| Wiring I/O | Input, output, module PLC, common và thiết bị hiện trường. | Giúp đội đấu dây đối chiếu đúng điểm I/O và thuận tiện kiểm tra tín hiệu. |
| Terminal diagram | Cầu đấu, số terminal và điểm kết nối cáp ngoài tủ. | Giảm nhầm lẫn khi kết nối giữa tủ và thiết bị ngoài hiện trường. |
| Layout tủ điện | Vị trí PLC, HMI, MCB, nguồn, relay, terminal, máng dây và thiết bị khác. | Làm cơ sở bố trí không gian, đi dây và thao tác bảo trì. |
| Truyền thông | PLC, HMI, biến tần, servo hoặc thiết bị mạng cần trao đổi dữ liệu. | Giúp kỹ thuật xác định topology và các kết nối cần cấu hình. |
1. Sơ đồ nguồn và mạch động lực
Phần này cho biết nguồn được đưa vào tủ như thế nào và phân phối đến từng tải ra sao. Những thiết bị như MCCB, MCB, contactor, biến tần, motor hoặc nguồn điều khiển cần được thể hiện theo đúng chức năng của chúng. Ý nghĩa thực tế là đội thi công có thể nhìn được toàn bộ đường cấp điện thay vì phải suy luận từ danh sách thiết bị.
2. Sơ đồ nguyên lý mạch điều khiển
Sơ đồ điện PLC không chỉ là các chân I/O của PLC. Mạch điều khiển còn có thể bao gồm relay trung gian, contactor, selector, nút nhấn, tín hiệu báo trạng thái và các điều kiện liên động. Bản vẽ cần giúp người đọc hiểu lệnh được phát đi như thế nào và phản hồi được đưa trở lại hệ thống ra sao.
3. Wiring diagram cho PLC và I/O
Wiring diagram PLC thể hiện kết nối từ module input/output đến terminal hoặc thiết bị hiện trường. Đây là phần thường xuyên được sử dụng trong quá trình đấu dây, test I/O và tìm lỗi. Vì vậy, tên tín hiệu, loại I/O, terminal và tag thiết bị nên thống nhất với I/O List và chương trình PLC.
4. Terminal diagram
Terminal diagram tập trung vào điểm giao giữa thiết bị trong tủ và dây cáp đi ra hiện trường. Khi terminal được đánh số rõ và liên kết được với wiring diagram, kỹ thuật viên có thể kiểm tra một cảm biến, van hoặc motor mà không phải lần toàn bộ bó dây trong tủ.
5. Layout bố trí thiết bị trong tủ
Layout tủ điện cho biết thiết bị được bố trí ở đâu trên backplate, cửa tủ hoặc các khu vực liên quan. Đây không đơn thuần là bản vẽ để “xếp cho vừa”. Bố trí còn ảnh hưởng đến đường đi dây, khả năng thao tác terminal, bảo trì thiết bị và việc tách các nhóm dây có chức năng khác nhau.
6. Sơ đồ truyền thông và kết nối thiết bị
Nếu PLC phải trao đổi dữ liệu với HMI, biến tần, servo hoặc thiết bị khác, hồ sơ nên thể hiện cấu trúc kết nối tương ứng. Với kỹ thuật bảo trì, một sơ đồ truyền thông rõ ràng giúp phân biệt nhanh sự cố thuộc đường truyền, cấu hình thiết bị hay phần I/O thông thường.
Từ I/O List đến bản vẽ thi công tủ PLC nên đi theo trình tự nào?
Bản vẽ nên được phát triển từ dữ liệu đầu vào đã thống nhất, thay vì vẽ từng trang riêng lẻ rồi ghép lại ở cuối dự án. Một trình tự hợp lý giúp hạn chế tình trạng tên thiết bị trong I/O List khác tên trên bản vẽ hoặc địa chỉ PLC thay đổi nhưng terminal chưa được cập nhật.
- Làm rõ yêu cầu vận hành: xác định máy hoặc dây chuyền cần điều khiển những thiết bị nào và trình tự hoạt động chính.
- Hoàn thiện I/O List: phân loại DI, DO, AI, AO và các tín hiệu truyền thông cần thiết.
- Chọn cấu hình thiết bị: xác định PLC, module, nguồn, HMI và thiết bị điện liên quan theo yêu cầu thực tế.
- Triển khai schematic, wiring và terminal: thống nhất tag, địa chỉ, số dây và điểm kết nối.
- Hoàn thiện layout và kiểm tra chéo: đối chiếu bản vẽ với BOM, I/O List và phạm vi thi công trước khi phát hành.
Nếu doanh nghiệp đang chuẩn bị hồ sơ đầu vào cho dự án, có thể tham khảo thêm những thông tin cần cung cấp khi yêu cầu báo giá tủ PLC. Việc làm rõ đầu vào trước sẽ giúp giảm số lượng giả định trong cả bước thiết kế lẫn bóc tách thiết bị.
Những điểm cần kiểm tra trước khi phát hành bản vẽ để thi công
Trước khi chuyển bản vẽ xuống xưởng, nên kiểm tra chéo giữa các tài liệu thay vì chỉ kiểm tra từng trang riêng. Một thay đổi nhỏ ở I/O List có thể kéo theo thay đổi module PLC, terminal, dây dẫn, BOM và chương trình điều khiển.
- Tag thiết bị có thống nhất giữa I/O List, schematic và wiring hay không.
- Số lượng I/O trên bản vẽ có khớp cấu hình PLC và module hay không.
- Terminal có đủ cho các tín hiệu và cáp đi hiện trường hay không.
- Nguồn điều khiển và nguồn động lực đã được thể hiện rõ theo từng nhánh hay chưa.
- Layout có đủ không gian cho thiết bị, terminal và đường đi dây hay không.
- Các thay đổi engineering mới nhất đã được cập nhật đồng bộ trên các tài liệu liên quan hay chưa.
Khi cần triển khai thực tế, doanh nghiệp có thể tham khảo nhóm tủ điều khiển PLC của E.S.P để xem thêm các nội dung về engineering, vận hành và xử lý hệ thống. Với nhu cầu chuyển từ hồ sơ kỹ thuật sang lắp ráp thực tế, bài lắp đặt tủ điện PLC là bước nội dung tiếp theo phù hợp.
Vì sao cần cập nhật bản vẽ As-built sau khi chạy thử?
Trong quá trình đấu nối và commissioning, một số điểm I/O, terminal hoặc phương án kết nối có thể được điều chỉnh để phù hợp hiện trạng thực tế. Nếu những thay đổi này chỉ được sửa trên tủ mà không cập nhật hồ sơ, bản vẽ sẽ dần không còn phản ánh đúng hệ thống đang vận hành.
Vì vậy, bản As-built nên phản ánh cấu hình cuối cùng sau chạy thử. Giá trị lớn nhất của tài liệu này xuất hiện về sau: khi nhà máy cần bảo trì, thay PLC, bổ sung sensor, mở rộng máy hoặc xử lý một tín hiệu bất thường, kỹ thuật viên có cơ sở đáng tin cậy để truy vết mạch.
Khi nào nên gửi hồ sơ cho đơn vị thiết kế tủ PLC?
Doanh nghiệp không nhất thiết phải có sẵn một bộ bản vẽ tủ PLC hoàn chỉnh mới có thể trao đổi kỹ thuật. Nếu đã có sequence vận hành, danh sách motor, sensor, van, yêu cầu HMI, I/O List hoặc bản vẽ máy hiện hữu, những tài liệu này có thể được dùng làm dữ liệu đầu vào để tiếp tục làm rõ engineering.
Điểm quan trọng là phạm vi thiết kế phải được thống nhất trước khi thi công: bên nào chịu trách nhiệm bản vẽ, lập trình, đấu nối hiện trường, test I/O và chạy thử. Khi các đầu việc được xác định rõ, việc so sánh phương án và báo giá tủ điều khiển PLC cũng có cơ sở kỹ thuật rõ ràng hơn.
Câu hỏi thường gặp về bản vẽ tủ PLC
Bản vẽ tủ PLC có bắt buộc phải có I/O List không?
I/O List là một trong những dữ liệu đầu vào quan trọng vì giúp xác định loại và số lượng tín hiệu PLC cần xử lý. Với hệ thống đơn giản có thể trình bày theo cách khác, nhưng khi số lượng tín hiệu tăng, một I/O List rõ ràng giúp việc thiết kế wiring, terminal và lập trình nhất quán hơn.
Wiring diagram và terminal diagram có giống nhau không?
Không hoàn toàn. Wiring diagram tập trung vào đường kết nối giữa thiết bị và các điểm I/O, trong khi terminal diagram làm rõ cầu đấu và điểm giao tiếp giữa dây trong tủ với cáp đi hiện trường. Hai tài liệu nên liên kết với nhau bằng tag hoặc số terminal thống nhất.
Layout tủ điện có thể làm sau khi đã đấu dây không?
Layout nên được xác định trước khi lắp ráp vì vị trí thiết bị ảnh hưởng trực tiếp đến kích thước tủ, máng dây, terminal và khả năng thao tác. Nếu chỉ bố trí sau khi đã mua hoặc lắp thiết bị, nguy cơ phải thay đổi lại không gian và đường dây sẽ cao hơn.
Có cần vẽ riêng sơ đồ truyền thông PLC và HMI không?
Với hệ thống có nhiều thiết bị giao tiếp, việc thể hiện cấu trúc truyền thông riêng giúp kỹ thuật dễ hiểu topology, vị trí kết nối và thiết bị tham gia mạng. Với hệ thống nhỏ, thông tin này có thể được tích hợp vào bộ schematic nếu vẫn bảo đảm dễ đọc.
Bản vẽ sau thi công có cần cập nhật lại không?
Nên cập nhật nếu trong quá trình thi công hoặc chạy thử có thay đổi thực tế so với thiết kế ban đầu. Bản As-built giúp hồ sơ phản ánh đúng hệ thống đang vận hành, từ đó hỗ trợ việc tìm lỗi, bảo trì và cải tạo tủ PLC về sau.
